「安徽電力建設」電力系統電氣設備安裝與調試技術
發布時間：2023年04月10日 來源：巨力電力 瀏覽次數：電氣設備是電力系統的重要組成部分，其安裝與調試工作對技術水平提出較高的要求，需重點做好驅動回路的構建工作。在驅動信號無法順利輸入的情況下，將導致機械硬件出現動作滯后現象，使電氣設備的運行缺乏連貫性。
1、電力系統電氣設備安裝與調試的綜合概況
1.1驅動電路構建要求
逆變電路的作用在于整流濾波，加之電流互感器的作用，直流電將形成多條通道并有序輸入到驅動電路內。該電路的穩定運行建立在獲得可靠電源支持的基礎上，正向電壓18V、負向電壓-5V。為維持IGBT的穩定性，還需施加驅動電壓，具體設為5V。
1.2IGBT的開關特性以及要求
IGBT指的是絕緣柵雙極型晶體管，其具有顯著的開關特性，在開發驅動電路時則要充分考慮到導通條件、元件耐壓峰值等。若正偏置UGE維持某值而不發生變化，通態電壓UCE可有效抵御其他因素的干擾，表現出與集電極電流同增同減的變化趨勢，隨著反應時間的延長，其產生的導通損耗則逐步加大。高電壓環境下易導致元件損傷，為避免此問題，門極電壓以25V以內為宜。
1.3串聯電阻的影響
IGBT含多種工作狀態，在切換時需要得到門極電阻的支持。若選用的門極電阻元件阻值偏大，將導致IGBT工作效率下降；反之，若阻值偏小則會出現線路過電流大幅上升的現象，不利于電路的穩定運行，導致IGBT誤導通以及產生明顯的噪音。
（1）IGBT為典型的電壓型元件，電壓觸發是實現其通斷的重要途徑。IGBT的最大可承載電壓為5.5V，會以串聯的方式在輸入端設置容性負載。并且IGBT具有極高的靈敏度，當處于柵極電荷過度聚集的環境時，其觸發概率將明顯加大。因此，在構建驅動電路時不僅要以穩定性為目標，而且應盡可能減少連接線的用量。
（2）柵極的驅動電壓源效率較高、整體穩定性較好，在其作用下可使IGBT維持飽和狀態，有助于緩解器件的損耗。IGBT在交替通斷過程中伴有損耗現象，對此需使用容量小的電流源。
（3）驅動電路的工作特性在于可輸出較寬的脈沖頻率，需維持該電路的獨立性。換言之，必須將驅動電路作為獨立部分使用。
2、電氣設備安裝技術
2.1配電柜的安裝技術要點
基礎型鋼的埋設與設備的安裝是配電柜設備安裝過程中的工作，保證基礎型鋼的埋設質量，以此提升10kV配網配電柜安裝的穩定性，在埋設基礎型鋼時要重視型鋼中心線的埋設與管理，嚴格按照施工規范來進行埋設作業。要關注天氣情況，結合天氣預報信息來制定配電柜設備安裝計劃，選擇天氣條件良好的日期來搬運與安裝設備，做好設備保護措施，防止設備受潮。在設備及配電柜運輸、搬運過程中，應切實保證設備處于平穩的狀態，防止相互或受到其他因素的碰撞，當設備及配電柜搬運至施工現場后要進行檢查，確定型號類型和是否出現質量問題，待檢查無誤后即可按照安裝圖紙及規范進行安裝，不能隨意變換安裝順序及位置，保證配電柜在安裝后達到設計方案中的效果。此外，要格外重視首個配電柜安裝質量，確保安裝位置的精準性，以便為剩下配電柜的安裝及調整提供參考。
2.2變壓器的安裝技術要點
變壓器是變電站的重要組成硬件，地位突出，變壓器的工作質量與整個變電站的運行狀態密切相關。對此，安裝前要將準備工作落實到位，做好施工圖紙的審核和技術交底工作，幫助施工人員正確無誤地理解設計圖紙、掌握施工技術要點。在實際的變壓器安裝過程中，要安排專業人員在旁監督，全面詳細地檢查各個項目的作業情況，排除隱患，及時解決存在的問題。
2.3隔離開關的安裝技術
在安裝隔離開關時要用力適度，保證內部齒輪相吻合，避免引起三相電流不同期；要確保三相刀閘位于中心線，保持同一水平面且其間距基本相同；注意動靜觸頭的接觸情況，保證接頭插入深度適中，定期進行清潔并涂抹潤滑油，確保動靜觸頭接觸良好。
2.4架空線路
架空線路所用材料的品質應得到保障，以鋁絞線較為合適，截面面積≥50mm2；或是選擇鋼芯鋁絞線，此時應確保截面面積≥35mm2。除了控制導線的截面外，還需分析其最大負荷能力、電壓損失量（控制在額定電壓的5%以內）、機械強度等，各方面均要滿足要求。
3、電力系統電力設備調試的技術分析
搭建以IGBT為核心的驅動電路時，需要以系統安全、穩定運行為前提，最大限度縮短工作時間和提高經濟效益?，F(xiàn)階段，各類驅動電路在實際運行中都存在不同程度的問題，綜合考慮前文對驅動電路所提的要求，此處選擇的是光電耦合驅動器件HCPL-316J，圍繞該器件展開驅動電路的搭建工作。
（1）基本特點。高效的故障狀態反饋；寬工作電壓范圍15~30V；兼容CMOS/TTL電平；檢測自鎖保護等。
（2）功能區。器件包含兩個核心的功能區，在產生輸入信號且完整傳輸至上部光電隔離器LED后輸出時，器件將及時捕捉該運行狀況并調動保護隔離區，使其發揮作用；若信號從下部光電隔離器LED輸出，此情況下將觸發隔離區，使其處于工作狀態。
（3）優勢分析。此處選擇的HCPL-316J具有較強的靈活性，可以自發切換輸入端電平狀態；提供自主復位功能，配套完善的故障自檢系統，通過與退飽和電壓檢測系統的協同作用能夠?qū)崿F(xiàn)對芯片的全方位防護；各故障脈沖的輸出方式較為可靠，即達到輸出獨立化的效果；開關速度快，最大驅動電流達3A。
4、電氣設備的調試技術
4.1保護設備的調試

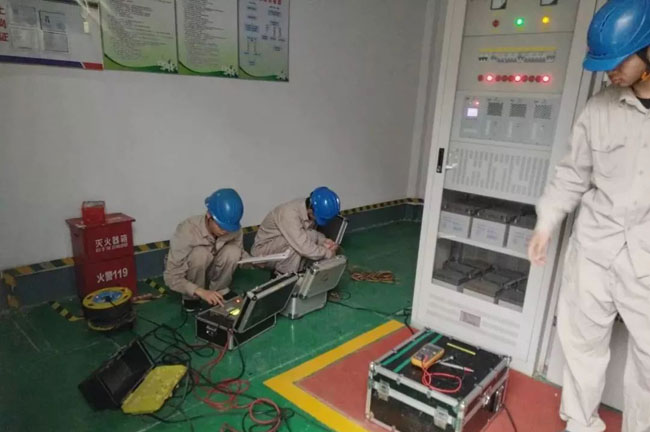

電力系統電氣設備安裝到位后需要組織調試作業，通過此方式及時發現電氣設備存在的隱藏問題并將其有效解決。調試期間若某處存在問題容易導致元件受損，因此首要前提是調試保護設備，使此類型設備可以維持正常的使用狀態，以便給其他設備的調試提供安全保障。調試保護設備時技術人員需要全面學習設計說明資料，詳細檢查設備，分析其是否存在故障，若某處有故障則具體分析，明確成因后采取針對性的處理措施。若保護設備未達到設計要求，需要將實際情況如實上報給設計部門，由專業的設計人審核圖紙并調整不合理之處，確保設計圖紙切實可行，再將具體調整工作落實到位，確保電氣設備可穩定運行。
4.2智能變電站的調試
智能變電站的內部裝置較為精密，調試時需要全面檢查各類設備，具體而言，檢查直流回路絕緣情況和檢測此時電壓電路的數據并完整記錄，將各項實測數據與設計要求對比分析，看其是否控制在合理范圍內。此外，調試過程中還需檢查插件與壓板，分析其是否存在損壞或松動現象，再根據實際情況采取處理措施。
4.3回路傳動調試
通電實驗調試也是重要的工作，以各類電器設備可安全運行為前提，組織回路傳動調試，通過此方式檢查各回路的絕緣狀態，分析金屬接地是否存在安全隱患，搖表是調試期間的重要裝置，在其支持下完成二次回路測試工作，根據測試結果分析實際情況。若回路絕緣保護可滿足要求則表明電氣設備安裝到位，可以維持正常使用狀態。
5、結語
電氣設備是電力系統的重要裝置，必須依據規范做好安裝作業，并通過調試的方式檢查具體問題，采取相應的處理措施。作為工程技術人員，需要選擇合適的安裝與調試技術，將各項工作落實到位，以客觀的態度正視問題，以正確的方式解決問題，以便電氣設備可正常使用，給電力系統的安全運行提供保障。
