高過載配電變壓器是什么（優點、過載能力、耐高溫能力、選型推薦）

發布時間：2018年10月17日來源：巨力電力瀏覽次數：

本文首先介紹了高過載配電變壓器的優點及適用于什么電網，其次闡述了高過載配電變壓器的研發依據及高過載配電變壓器的過載能力和耐高溫能力，最后介紹了高過載配電變壓器的選型推薦，具體的跟隨小編一起來了解一下。
高過載配電變壓器簡介
高過載配電變壓器，是為解決用電負荷短時急劇增長而研發的一種配電變壓器。
短時用電負荷急劇增長是指：全年中絕大部分時間處于輕載狀態，但有十來天或半個月負荷急劇增長，超過額定負荷1.5倍甚至2倍，且負荷集中在2—3小時內的負荷情況，如農網中的春節負荷、農忙負荷等等。

高過載配電變壓器的優點
1、針對農村區域年平均負載率低、春節及農忙時期負荷短時大幅增長的這種特殊使用狀況，在保證基本用電容量的前提下，既滿足小負荷長期用電的需求，又兼顧過負荷短期用電的需求。
2、高過載能力配電變壓器具有節能、高效、環保、空載電流小、無功損耗低、抗突發短路能力強等特點。
高過載配電變壓器適用于什么電網
高過載配電變壓器技術，主要是為確保農網運行的經濟性和安全性而研發的技術。
農網年平均負載率偏低，但用電負荷時段集中，春節期間負荷急劇增長，容易造成常規變壓器短時嚴重過載，甚至燒毀。但又不能人為加大變壓器容量，造成“大馬拉小車”現象，不符合電網運行經濟性。
高過載配電變壓器的研發依據
依據國家電網公司2014年6月發布的《農網高過載能力配電變壓器技術導則》而研發。
高過載配電變壓器的過載能力
根據農網負荷特點，滿足以下過載要求，不影響變壓器的正常使用壽命。
一、1.5倍額定容量運行6小時;
二、1.75倍額定容量運行3小時;
三、2倍額定容量運行1小時。
高過載配電變壓器的耐高溫能力

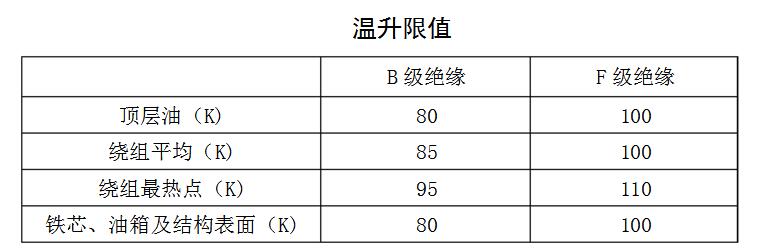

高過載配電變壓器因絕緣材料不同，分為B級絕緣和F級絕緣兩種，耐溫能力見下表：

例如：一臺B級絕緣200kVA高過載變壓器，型號為S13-M(B)-200/10GZ，當環境溫度為40℃時，頂層油的極限耐溫能力為80K+40K=120℃。而它的原材料、配件、表面漆、密封件等元件的耐溫能力則大于120℃，按增加30k即150℃設計。
高過載配電變壓器的選用推薦
適用情況
高過載配變適用于年平均負荷率低、負荷峰谷差大、春節及農忙時期負荷短時大幅增長的臺區。
選用條件

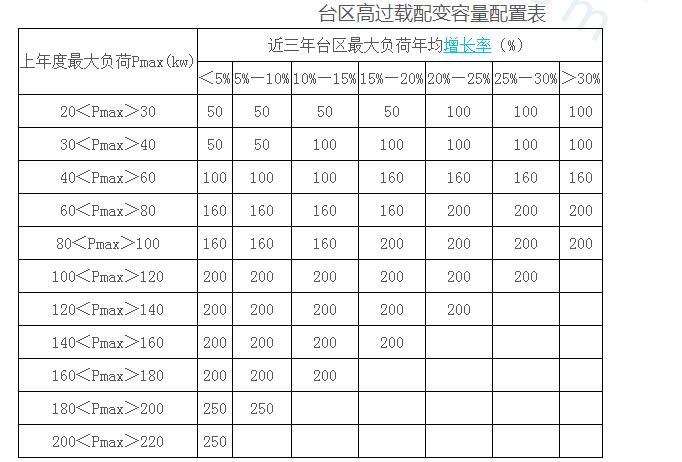

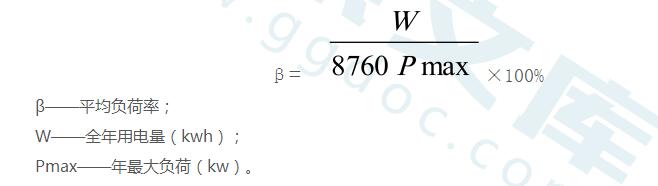

參照國家電網公司企標QB/GDW 11190-2014《農網高過載能力配電變壓器技術導則》，上一年度平均負荷率β≤25%的臺區，根據上年最大負荷Pmax與近三年最大負荷年均增長情況，按5—10年規劃確定高過載配變?nèi)萘?，參考下表選擇。平均負荷率β計算公式：

注：“上年度最大負荷”與“近三年臺區最大負荷年均增長率” 的交集點，即為臺區應配置高過載配變的額定容量。若最大負荷無法取得，可用近三年供電量年均增長來代替。
高過載配電變壓器配套設施選型推薦
高過載配變配套設備選型方案，主要是指配變高、低壓側熔斷器、負荷開關等設備的推薦選用方案。

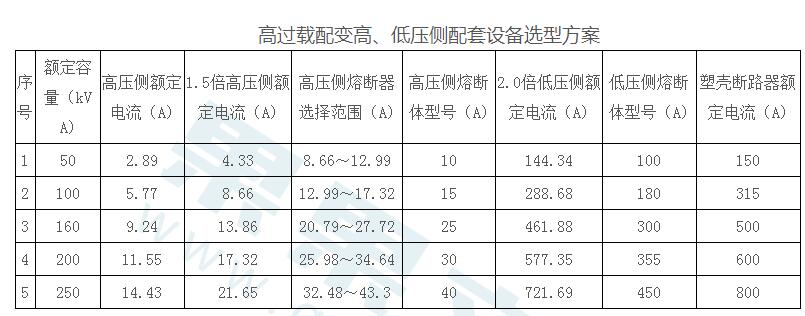

高過載配變10kV側短路保護由高壓熔斷器提供，0.4kV側過流保護由低壓熔斷器或塑殼斷路器提供。高、低壓側熔斷器及塑殼斷路器選型方案見下表。

高過載配變高、低壓熔斷器和低壓塑殼斷路器的選型，充分考慮了配變的過載能力。50kVA高壓側按1.5倍額定電流的2.0～3.0倍配置，100kVA及以上高壓側按1.5倍額定的1.5～2.0倍配置，低壓側均按額定電流的2.0倍配置，推薦值為選擇臨近的標準型號。
高壓側熔斷器選型標準：DL/T 640-1997，低壓側熔斷器選型標準：GB 13539.1-2008和GB/T 321-2005，低壓側塑殼斷路器選型標準：GB 14048.2-2008。
本推薦值的目標是確保1.5倍過載情況下，配變正常運行，并能在極端條件下可靠動作，防止配變燒毀。
200kVA及以上容量，過載保護推薦采用低壓塑殼斷路器。低壓塑殼斷路器既能帶負荷通斷電路，又能在短路、過負荷和低電壓(失壓)時自動跳閘。當線路出現短路時，其過流脫扣線圈動作，使開關跳閘;如出現過負荷，串聯在一次線路中的加熱電阻絲加熱，通過雙金屬片彎曲，使開關跳閘。
